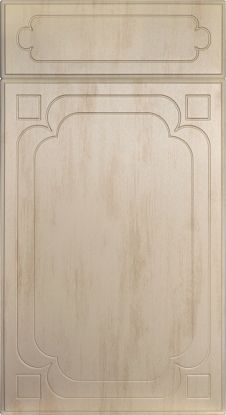

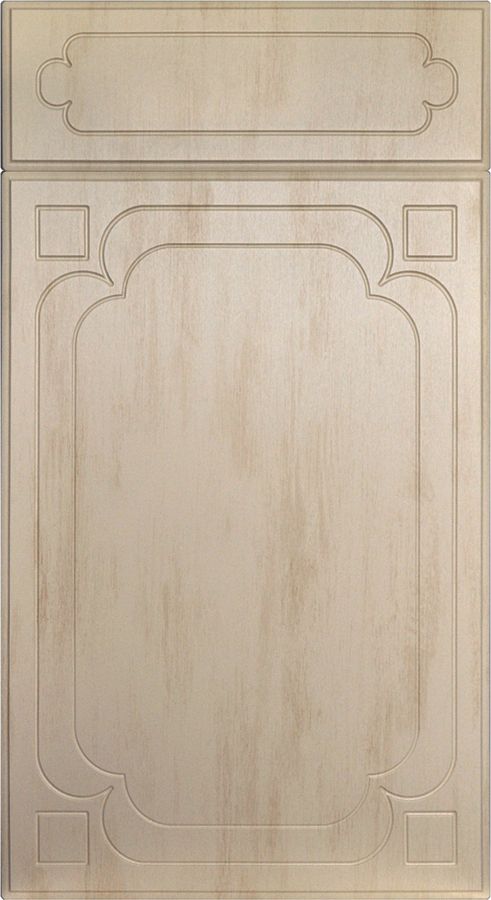

7.8
Параметры
| профиль края | 12 |
| профиль внутренней фрезеровки | свой |
| ширина филенки, мм | 4 |
| МДФ, мм | 16, 19, 22 |
| шуфляда |
|---|
| min прямоугольник, мм |
| 141х256 / 240х196 |
| глухой фасад | |||
|---|---|---|---|
| min прямоугольник, мм | max габарит, мм | min квадрат, мм | *k, мм |
| 280х280 | 2750х1100 | 280х280 | 28, 58 |
В компании «Пан Фасад» Вы можете заказать пленочные фасады по самым выгодным ценам!
Витрина
| витрина | |||||
|---|---|---|---|---|---|
| профиль края наружн./внутр. | профиль внутр. фрезеровки | ширина рамки, мм | min прямоугольник, мм | max габарит, мм | min квадрат, мм |
| 12 / свой | свой | 60 | 300x280 | 2400x996 | 300х300 |
| профиль края внутр. | паз под стекло | ||
|---|---|---|---|
| ширина, мм | глубина, мм | max глубина, мм | |
| свой | 8 | 4 | толщина МДФ минус 5 мм |
Гнутый фасад
| max высота фасада | ||
| R240 | R450 / R1000 | S-образный |
| 1500 | 1500 | 950 |
Гнутая витрина
| max высота фасада | ||
| R240 | R450 / R1000 | S-образный |
| 1500 | 1500 | 950 |
