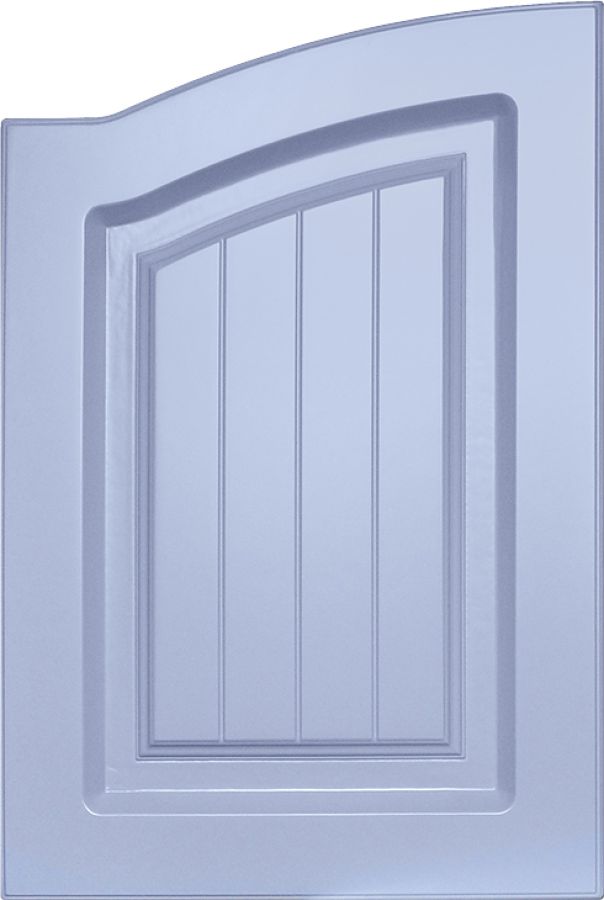

7.1
Параметры
| профиль края | 30 |
| профиль внутренней фрезеровки | свой |
| ширина филенки, мм | 47 |
| МДФ, мм | 19, 22 |
| дуга Р07 |
|---|
| min габарит, мм |
| 141х596 |
| глухой фасад | |||
|---|---|---|---|
| min прямоугольник, мм | max габарит, мм | min квадрат, мм | *k, мм |
| 428х296 | 2750х1100 | 428х428 | 57 |
Пример расчета высоты фасада:
высота комплекта (фасад + дуга) = 715 мм
высота дуги = 141 мм
зазор между дугой и дверками = 3 мм
высота выреза дуги = 71 мм
ВЫСОТА ФАСАДА (Н) = 715 - 141 -3 + 71 = 642 мм
В компании «Пан Фасад» Вы можете заказать пленочные фасады по самым выгодным ценам!
Витрина
| профиль края наружн./внутр. | профиль внутр. фрезеровки | ширина рамки, мм | min прямоугольник, мм | max габарит, мм | min квадрат, мм |
| 30/90 | нет | 70 | 428х296 | 2400x996 | 428х428 |
| профиль края внутр. | паз под стекло | ||
|---|---|---|---|
| ширина, мм | глубина, мм | max глубина, мм | |
| 90 | 8 | 4 | толщина МДФ минус 15 мм |
Цвета
Цветовая гамма крашеных фасадов
Для мебельных фасадов с эмалевым покрытием предлагаем более 3000 цветов, не учитывая вид покрытия. Палитры, с которыми мы работаем: RAL (Германия), Wood Color (Италия), Tikkurila (Финляндия), NCS (Швеция), карты спецэффектов Палитра №1 и Палитра №2 (Pan Fasad, Беларусь).
Профиль
Документация
-
Паспорт эксплуатации на мебельные фасады Pan Fasad (pdf, 2.22Мб)
-
Профили края и внутренней фрезеровки (pdf, 0.18Мб)
-
Сводная таблица | мебельные фасады на основе МДФ (pdf, 2.37Мб)
-
Отклонение по глубине от корпуса прямого шкафа (pdf, 0.1Мб)
-
Таблица элементов заполнения (pdf, 0.06Мб)
-
Модули (pdf, 0.34Мб)
-
Таблица исполнений полнообъемных фасадов (pdf, 0.34Мб)
-
Техническая документация по типу фасада 12.0 (pdf, 0.3Мб)
-
Модельный ряд шкафов с полнообъемными фасадами (pdf, 0.16Мб)
-
Руководство по работе с Типом фасада 16.0.1 (pdf, 4.62Мб)
-
Массив | воздействие | уход (pdf, 0.78Мб)
-
Техническая документация по гнутым фасадам (pdf, 0.68Мб)
-
Нормы допусков по качеству покрытия (pdf, 0.56Мб)
