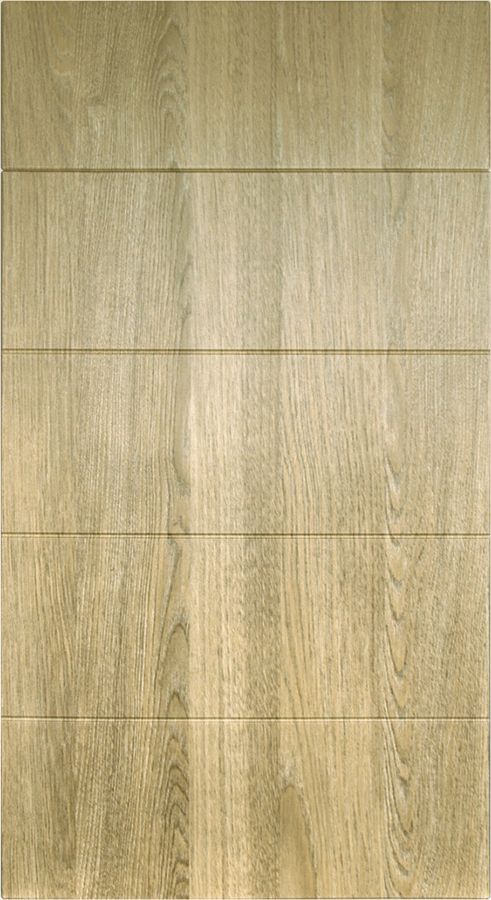

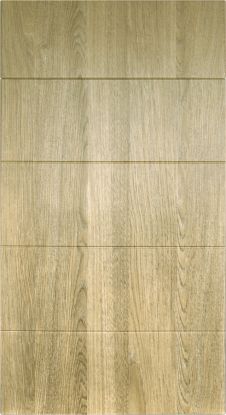

6.6
Параметры
| профиль края | 14 |
| профиль внутренней фрезеровки | 27 |
| ширина филенки, мм | нет |
| МДФ, мм | 16, 19, 22 |
| шуфляда |
|---|
| min прямоугольник, мм |
| 55х296 |
| глухой фасад | |||
|---|---|---|---|
| min прямоугольник, мм | max габарит, мм | min квадрат, мм | *c, мм |
| 55х296 | 2750х1100 | 205х205 | 142,5 / 143 / 143... |
Компания «Пан Фасад» предлагает пленочные фасады по доступным ценам. Закажите обратный звонок и наш сотрудник свяжется с вами!
Витрина
| профиль края наружн./внутр. | профиль внутр. фрезеровки | ширина рамки, мм | min прямоугольник, мм | max габарит, мм | min квадрат, мм |
| 14 | 27 | 100 / 60 | 300x205 | 2400x996 | 284x284 |
| профиль края внутр. | паз под стекло | ||
|---|---|---|---|
| ширина, мм | глубина, мм | max глубина, мм | |
| 14 | 8 | 4 | толщина МДФ минус 5 мм |
Гнутый фасад
| max высота фасада | ||
| R240 | R450 / R1000 | S-образный |
| 1500 | 1500 | 950 |
Гнутая витрина
| max высота фасада | |
| R240 | R450 / R1000 |
| 1200 | 1200 |
Профиль
Документация
-
Паспорт эксплуатации на мебельные фасады Pan Fasad (pdf, 2.22Мб)
-
Профили края и внутренней фрезеровки (pdf, 0.18Мб)
-
Сводная таблица | мебельные фасады на основе МДФ (pdf, 2.37Мб)
-
Отклонение по глубине от корпуса прямого шкафа (pdf, 0.1Мб)
-
Таблица элементов заполнения (pdf, 0.06Мб)
-
Модули (pdf, 0.34Мб)
-
Таблица исполнений полнообъемных фасадов (pdf, 0.34Мб)
-
Техническая документация по типу фасада 12.0 (pdf, 0.3Мб)
-
Модельный ряд шкафов с полнообъемными фасадами (pdf, 0.16Мб)
-
Руководство по работе с Типом фасада 16.0.1 (pdf, 4.62Мб)
-
Массив | воздействие | уход (pdf, 0.78Мб)
-
Техническая документация по гнутым фасадам (pdf, 0.68Мб)
-
Нормы допусков по качеству покрытия (pdf, 0.56Мб)
