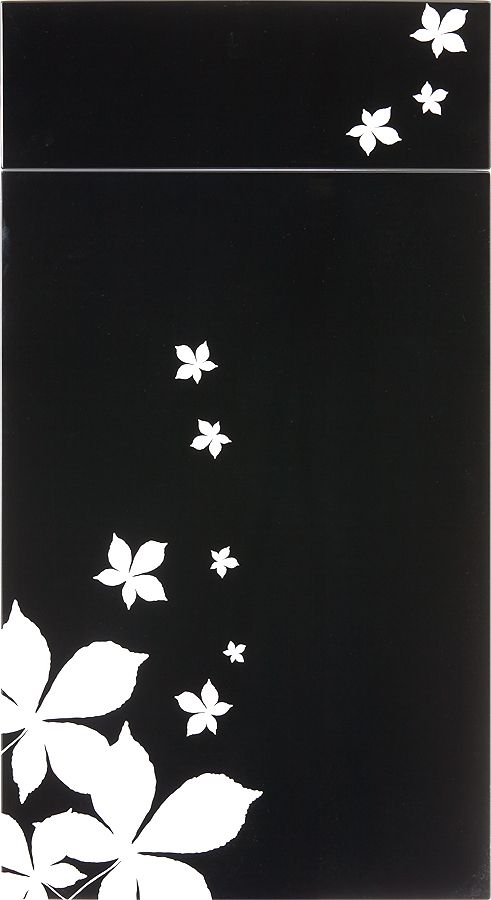

2.2
Шпонированный фасад 2.2
Краска по краске 2.2
Комбинированный фасад 2.2
Крашенный фасад 2.2
Пленочный фасад 2.2
Параметры
| Тип фасада 2.2 | |
|---|---|
| профиль края | 11,12,14,15,30,60,130 |
| профиль внутренней фрезеровки | нет |
| ширина филенки, мм | нет |
| МДФ, мм | 16, 19, 22 |
| Шуфляда | |
|---|---|
| профиль края | min прямоугольник, мм |
| 11, 12, 14, 30 | 55x296 |
| 15 | 60x296 |
| 60 | 80x296 |
| Глухой фасад | |||
|---|---|---|---|
| профиль края | min прямоугольник, мм | max габарит, мм | min квадрат, мм |
| 11, 12, 14, 30 | 55x296 | 2750x1100 | 205x205 |
| 15 | 60x296 | 2750x1100 | 205x205 |
| 60 | 80x296 | 2750x1100 | 205x205 |
| Типы фасадов с врезными ручками 2.2.1 | 2.2.2 | 2.2.3 | 2.2.4 | |||
|---|---|---|---|
| тип фасада | профиль края | дверка, шуфляда | min, мм | дверка, шуфляда | max, мм |
| 2.2.1 | 2.2.3 | 11, 12, 13, 14, 14.1, 15, 16, 30, 130 | 110х296 | 2750х1100 |
| 2.2.2 | 2.2.4 | 14 | 110х296 | 2750х1100 |
Компания «Пан Фасад» предлагает пленочные фасады по доступным ценам. Закажите обратный звонок и наш сотрудник свяжется с вами!
Витрина
| Профиль края наружн./внутр. | ширина рамки, мм | min прямоугольник, мм | max габарит, мм | min квадрат, мм |
| 11, 12, 14, 15, 30, 60 | 60 | 300x205 | 2400x996 | 284x284 |
| Профиль края внутр. | паз под стекло | ||
|---|---|---|---|
| ширина, мм | глубина, мм | max глубина, мм | |
| 11, 30 | 8 | 4 | толщина МДФ минус 10 мм |
| 12 | 8 | 4 | толщина МДФ минус 8 мм |
| 14 | 8 | 4 | толщина МДФ минус 5 мм |
| 15, 60 | 8 | 4 | толщина МДФ минус 12 мм |
| Витрины для фасадов с врезными ручками 2.2.1 | 2.2.2 | 2.2.3 | 2.2.4 | |||
|---|---|---|---|
| витрина | профиль края | витрина | min, мм | витрина | max, мм |
| 2.2.1 | 2.2.3 | 11, 12, 13, 14, 14.1, 15, 16, 30, 130 | 300х205 | 2400х996 |
| 2.2.2 | 2.2.4 | 14 | 300х205 | 2400х996 |
Гнутый фасад
| max высота фасада | ||
| R240 | R450 / R1000 | S-образный |
| 1500 | 1500 | 950 |
Гнутая витрина
| max высота фасада | |
| R240 | R450 / R1000 |
| 1500 | 1500 |
Профиль
Документация
-
Паспорт эксплуатации на мебельные фасады Pan Fasad (pdf, 2.22Мб)
-
Профили края и внутренней фрезеровки (pdf, 0.18Мб)
-
Сводная таблица | мебельные фасады на основе МДФ (pdf, 2.37Мб)
-
Отклонение по глубине от корпуса прямого шкафа (pdf, 0.1Мб)
-
Таблица элементов заполнения (pdf, 0.06Мб)
-
Модули (pdf, 0.34Мб)
-
Таблица исполнений полнообъемных фасадов (pdf, 0.34Мб)
-
Техническая документация по типу фасада 12.0 (pdf, 0.3Мб)
-
Модельный ряд шкафов с полнообъемными фасадами (pdf, 0.16Мб)
-
Руководство по работе с Типом фасада 16.0.1 (pdf, 4.62Мб)
-
Массив | воздействие | уход (pdf, 0.78Мб)
-
Техническая документация по гнутым фасадам (pdf, 0.68Мб)
-
Нормы допусков по качеству покрытия (pdf, 0.56Мб)
