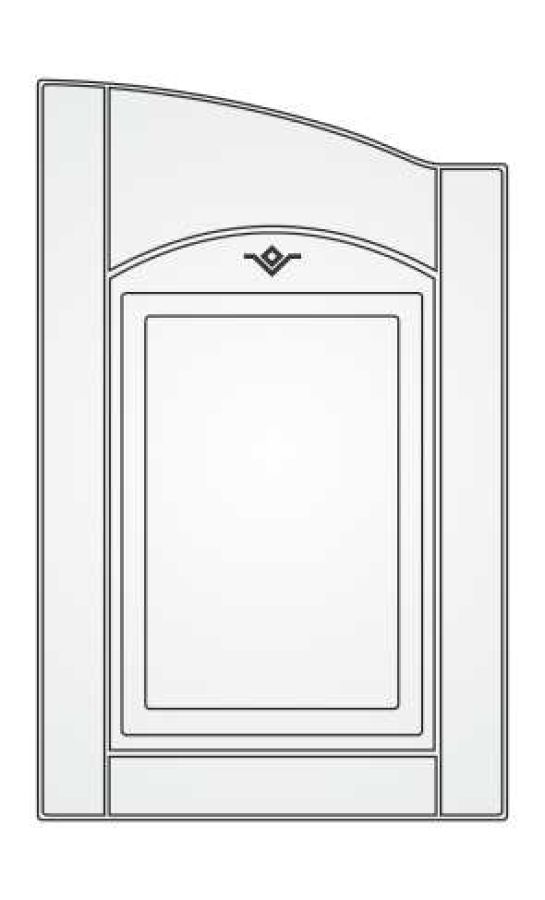

7.6.4
Карточка товара
Возможные виды покрытия:Пленочный фасад

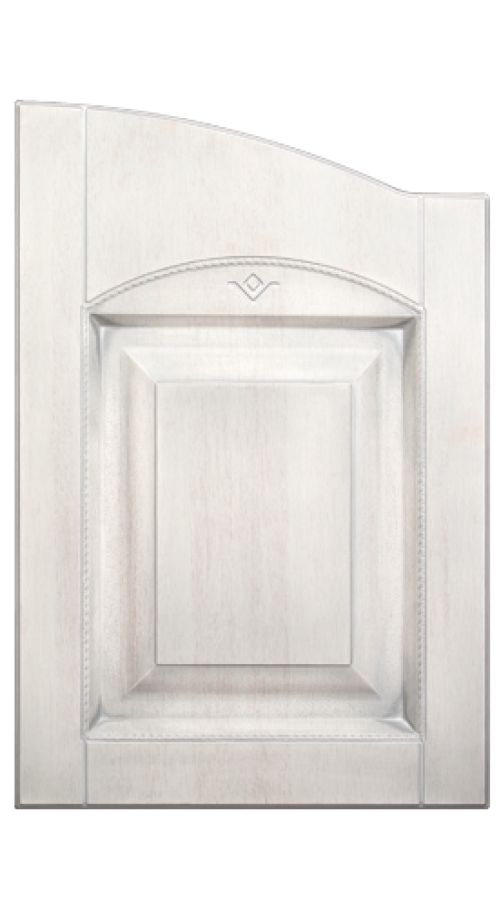

Патина по пленке
| профиль края | 30 |
| профиль внутренней фрезеровки | свой |
| ширина филенки, мм | 64 |
| МДФ, мм | 19, 22 |
| дуга Р07 |
|---|
| min прямоугольник, мм |
| 141х596 |
| глухой фасад | |||
|---|---|---|---|
| min прямоугольник, мм | max габарит, мм | min квадрат, мм | *k, мм |
| 428х296 | 2750х1100 | 428х428 | 54 |
Параметры
| профиль края | 30 |
| профиль внутренней фрезеровки | свой |
| ширина филенки, мм | 64 |
| МДФ, мм | 19, 22 |
| дуга Р07 |
|---|
| min габарит, мм |
| 141х596 |
| глухой фасад | |||
|---|---|---|---|
| min прямоугольник, мм | max габарит, мм | min квадрат, мм | *k, мм |
| 428х296 | 2750х1100 | 428х428 | 54 |

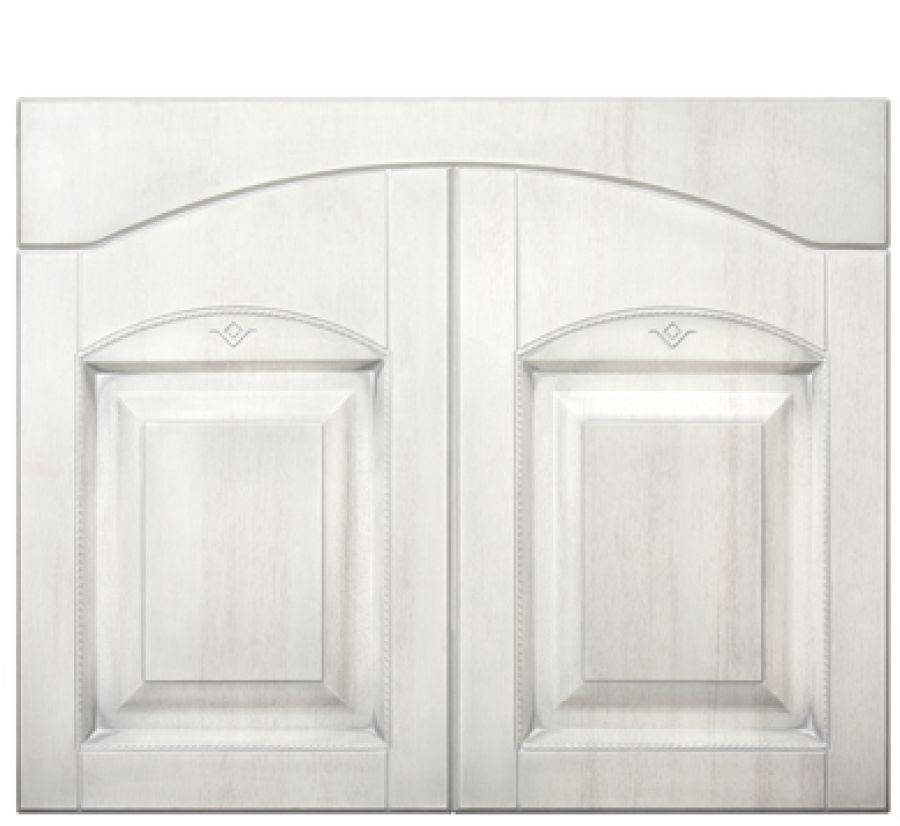

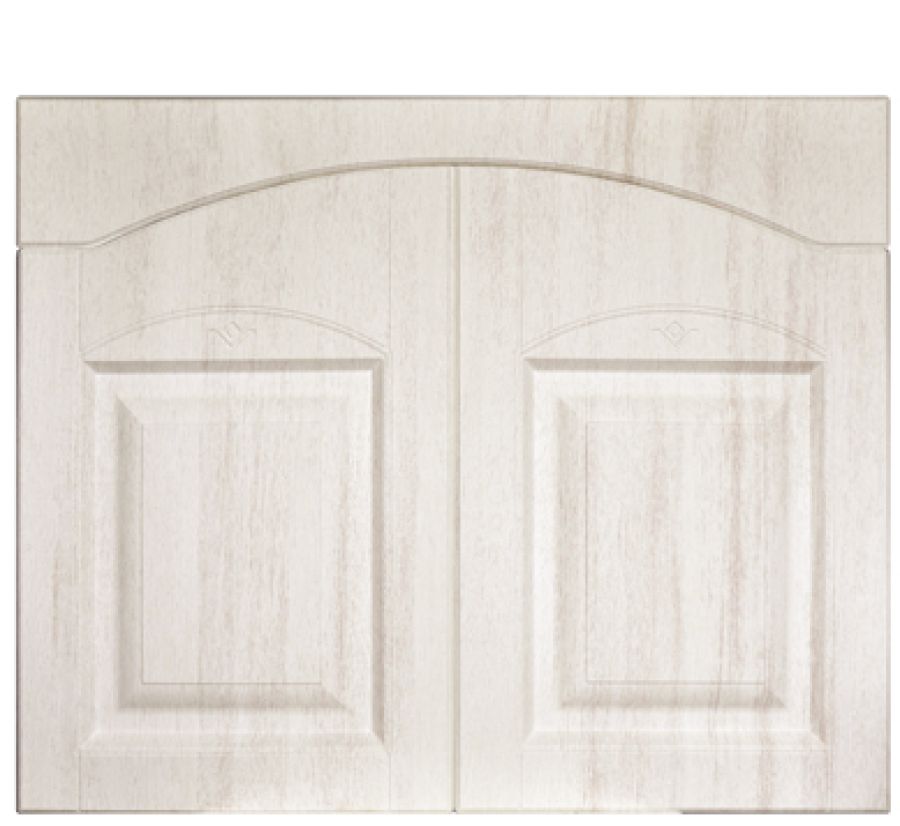

Пример расчета высоты фасада:
высота комплекта (фасад + дуга) = 715 мм
высота дуги = 141 мм
зазор между дугой и дверками = 3 мм
высота выреза дуги = 71 мм
ВЫСОТА ФАСАДА (Н) = 715 - 141 -3 + 71 = 642 мм
В компании «Пан Фасад» Вы можете заказать пленочные фасады по самым выгодным ценам!
Витрина
| профиль края наружн./внутр. | профиль внутр. фрезеровки | ширина рамки, мм | min прямоугольник, мм | max габарит, мм | min квадрат, мм |
| 30/90 | свой | 182/72 | 428х296 | 2400x996 | 428х428 |
