3.9
Параметры
Возможные виды покрытия - краска, патина по краске, пленка, патина по пленке
Возможные варианты:

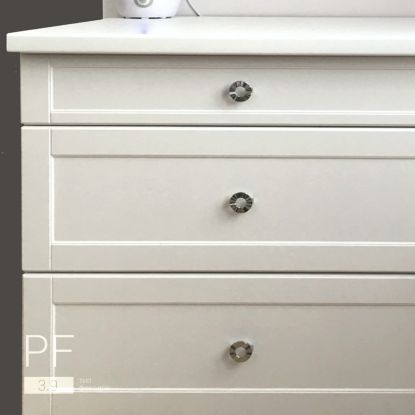

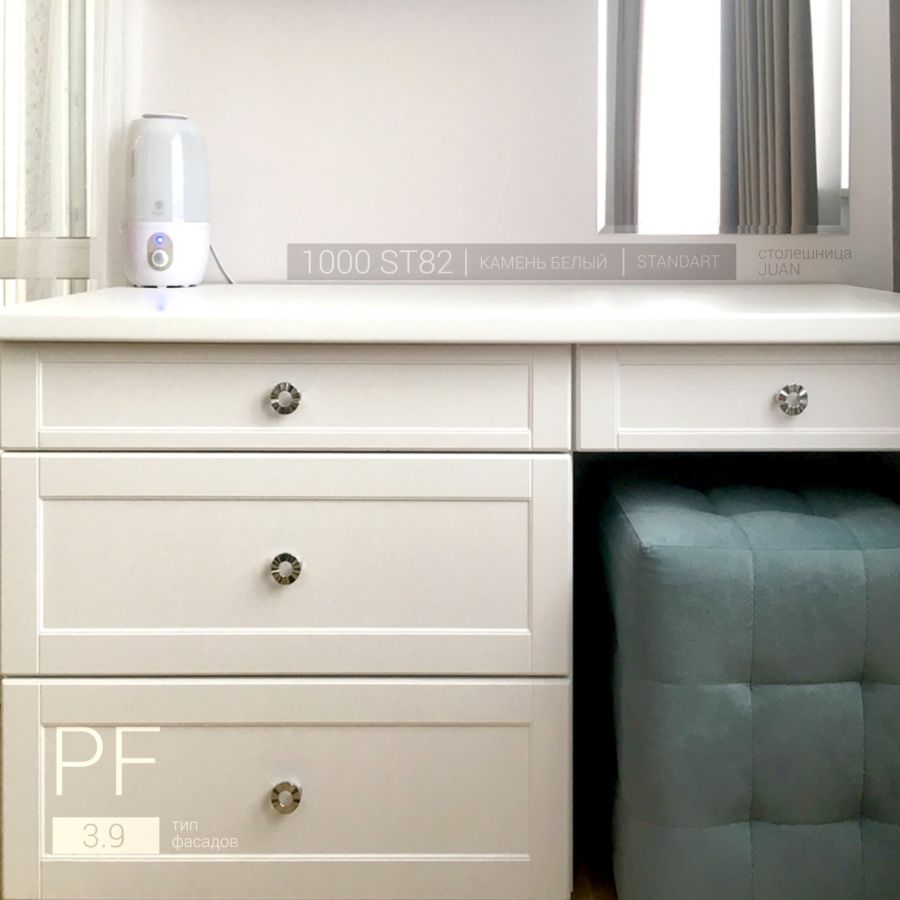

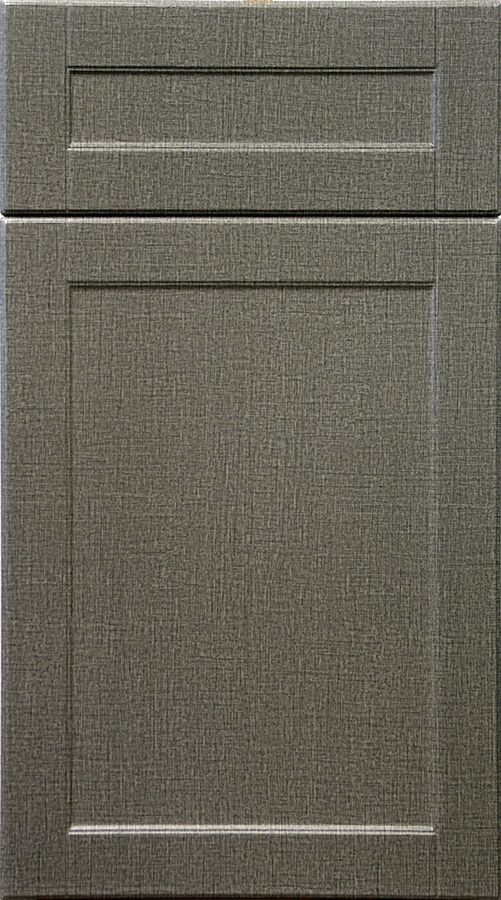

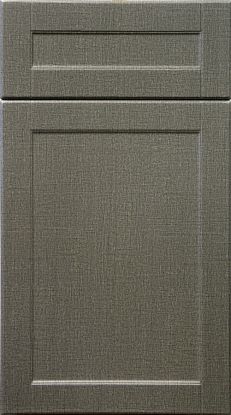

ГЛУХОЙ ФАСАД БЕЗ ПЕРЕКРЕСТИЙ С ШУФЛЯДОЙ - 3.9

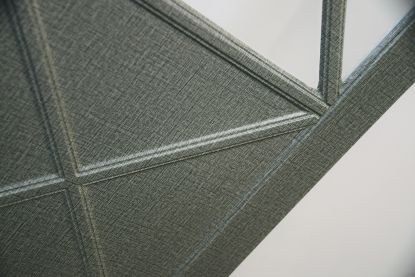

Фасад с двумя диагональными перекрестиями - 3.9.1.1
Витрина с двумя диагональными перекрестиями 3.9.0.0

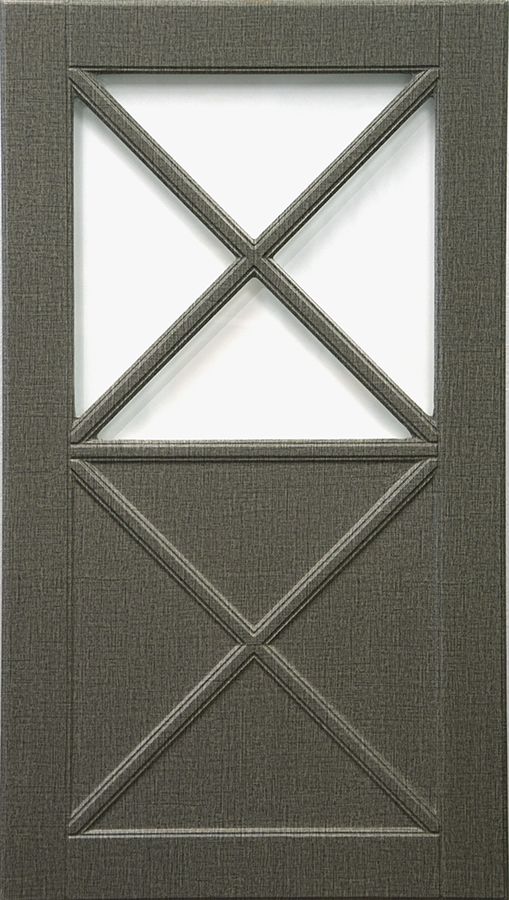

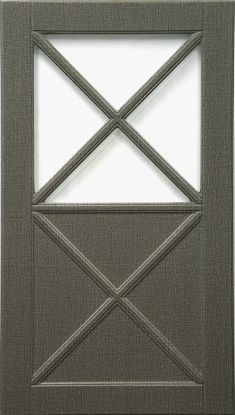

Комбинированный фасад с двумя диагональными перекрестиями - 3.9.0.1
| Наименование | Значение
|
|---|---|
| профиль края | 30
|
| ширина планок перекрестия, мм | 20
|
| ширина рамки, мм | 60 |
| МДФ, мм | 19, 22 |
| min габариты шуфляды для фасада 3.9 без перекрестия, мм | 116х246 | 176х246
|
| min габариты дверки для фасада 3.9 без перекрестия, мм
| 176х246 |
РАЗМЕРНЫЙ РЯД
| фасады с 1 перекрестием, мм | 396х396
446х446 |
| фасады с 2 перекрестиями, мм | 716х396
716х446 796х446 |
| фасады с 3 перекрестиями, мм | 916х396
988х396 988х446 1015х446 1200х446 |
Компания «Пан Фасад» предлагает крашеные фасады собственного производства. Все интересующие Вас вопросы, можно задать в онлайн-форме
.
Витрина
Возможные виды покрытия - краска, патина по краске, пленка, патина по пленке
Возможные варианты:
ВИТРИНА БЕЗ ДИАГОНАЛЬНЫХ ПЕРЕКРЕСТИЙ 3.9
Витрина с двумя диагональными перекрестиями 3.9.0.0
Комбинированный фасад с двумя диагональными перекрестиями - 3.9.0.1
ВИТРИНА 3.9 (без перекрестий)
| профиль края внутр. | ширина рамки, мм | min прямоугольник, мм | max габарит, мм | min квадрат, мм |
| свой | 60 | 300x205 | 2400x996 | 284x284 |
| Профиль края внутр. | паз под стекло | ||
|---|---|---|---|
| ширина, мм | глубина, мм | max глубина, мм | |
| свой | 8 | 4 | толщина МДФ минус 6 мм |
Гнутый фасад
ГНУТЫЙ ФАСАД 3.9 (БЕЗ ПЕРЕКРЕСТИЙ)| max высота фасада | |
| R240 | R450 / R1000 |
| 1500 | 1500 |
Гнутая витрина
ГНУТАЯ ВИТРИНА 3.9 (БЕЗ ПЕРЕКРЕСТИЙ)| max высота фасада | |
| R240 | R450 / R1000 |
| 1500 | 1500 |
