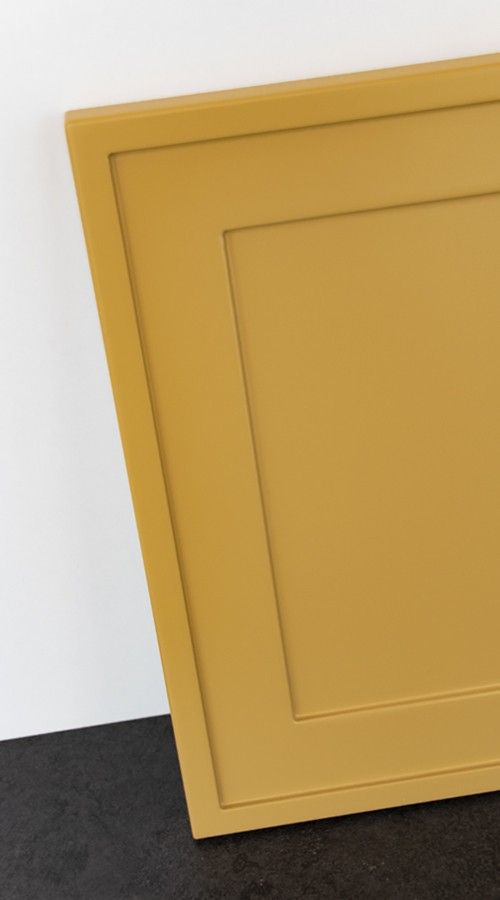

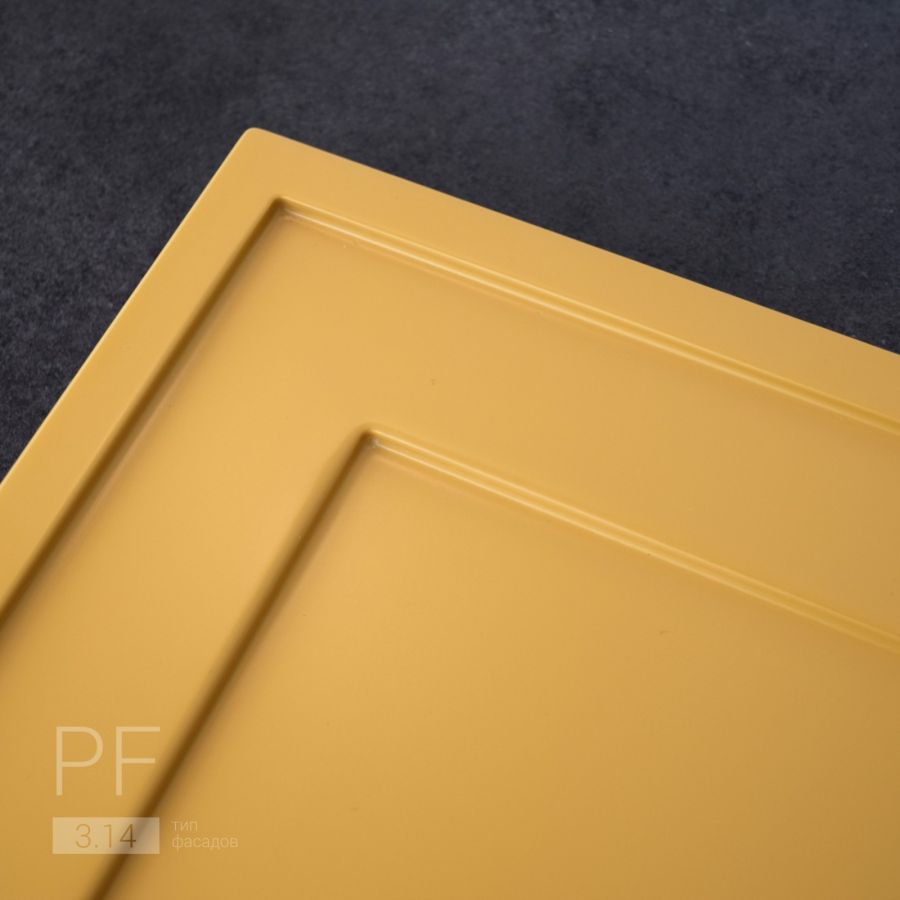

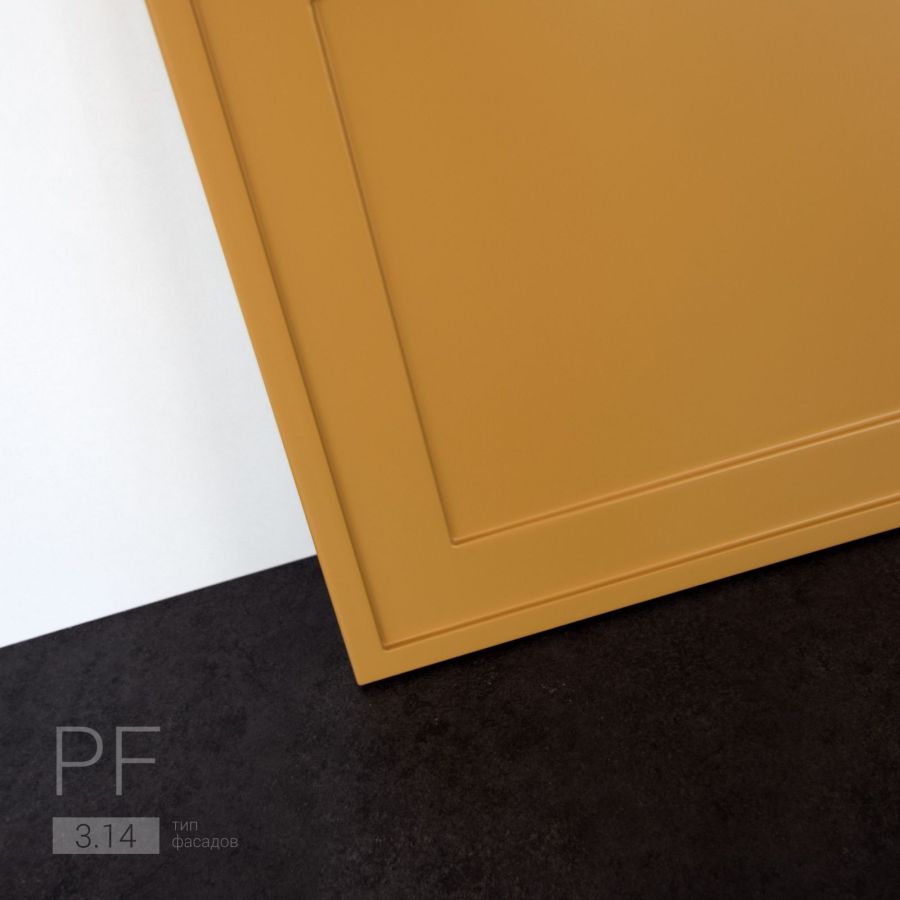

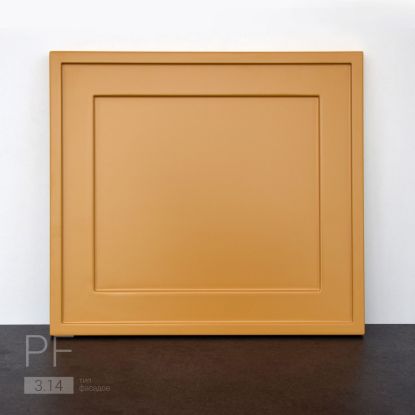

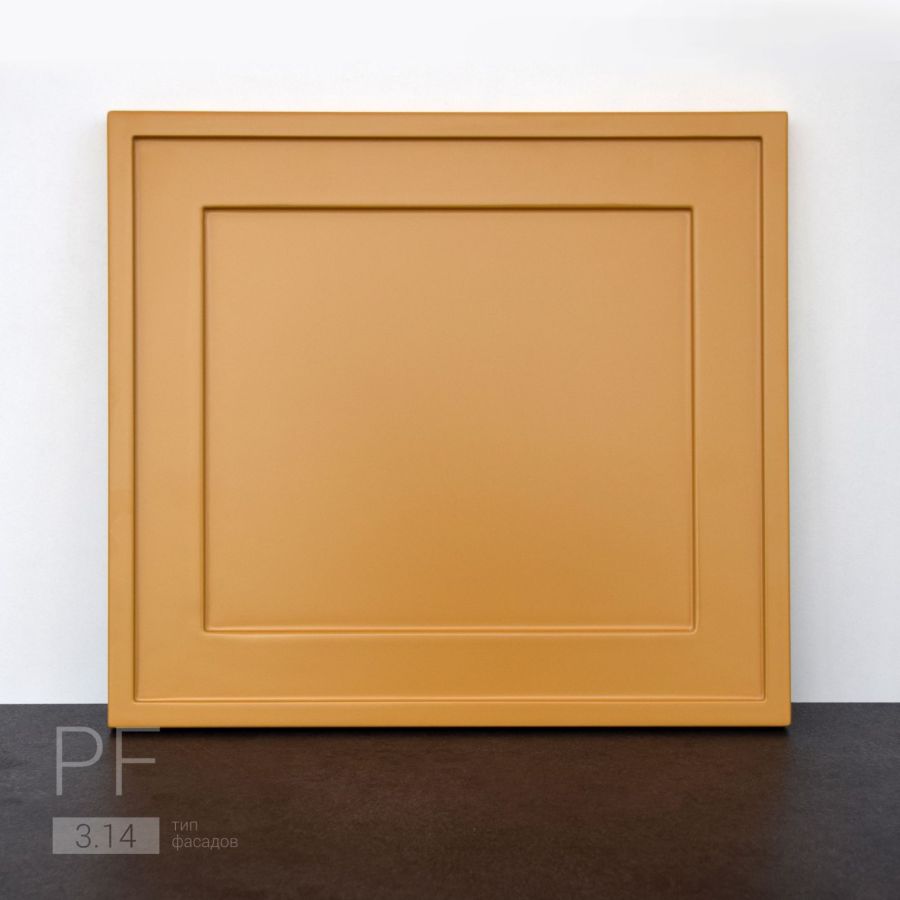

3.14
Параметры
Возможные виды покрытия: краска| Тип фасада 3.14 | |
|---|---|
| профиль края | 14 |
| профиль внутренней фрезеровки | свой |
| ширина филенки, мм |
|
| МДФ, мм | 19, 22 |
| Шуфляда | |
|---|---|
| профиль края | min прямоугольник, мм |
| 14 | 60х296/ 296х60 (с одной ступенькой) |
| Глухой фасад | |||
|---|---|---|---|
| профиль края | min прямоугольник, мм | max габарит, мм | min квадрат, мм |
| 14 | 300x205 | 2400x996 | 284x284 |
Компания «Пан Фасад» предлагает пленочные фасады по доступным ценам. Закажите обратный звонок и наш сотрудник свяжется с вами!
Витрина
| Профиль края наружн./внутр. | ширина рамки, мм | min прямоугольник, мм | max габарит, мм | min квадрат, мм |
| 14 | 55 | 300x205 | 2400x996 | 284x284 |
| Профиль края внутр. | паз под стекло | ||
|---|---|---|---|
| ширина, мм | глубина, мм | max глубина, мм | |
| 14 | 8 | 4 | толщина МДФ (19 мм) минус 11 мм |
Профиль
Документация
-
Паспорт эксплуатации на мебельные фасады Pan Fasad (pdf, 2.22Мб)
-
Профили края и внутренней фрезеровки (pdf, 0.18Мб)
-
Сводная таблица | мебельные фасады на основе МДФ (pdf, 2.37Мб)
-
Отклонение по глубине от корпуса прямого шкафа (pdf, 0.1Мб)
-
Таблица элементов заполнения (pdf, 0.06Мб)
-
Модули (pdf, 0.34Мб)
-
Таблица исполнений полнообъемных фасадов (pdf, 0.34Мб)
-
Техническая документация по типу фасада 12.0 (pdf, 0.3Мб)
-
Модельный ряд шкафов с полнообъемными фасадами (pdf, 0.16Мб)
-
Руководство по работе с Типом фасада 16.0.1 (pdf, 4.62Мб)
-
Массив | воздействие | уход (pdf, 0.78Мб)
-
Техническая документация по гнутым фасадам (pdf, 0.68Мб)
-
Нормы допусков по качеству покрытия (pdf, 0.56Мб)
