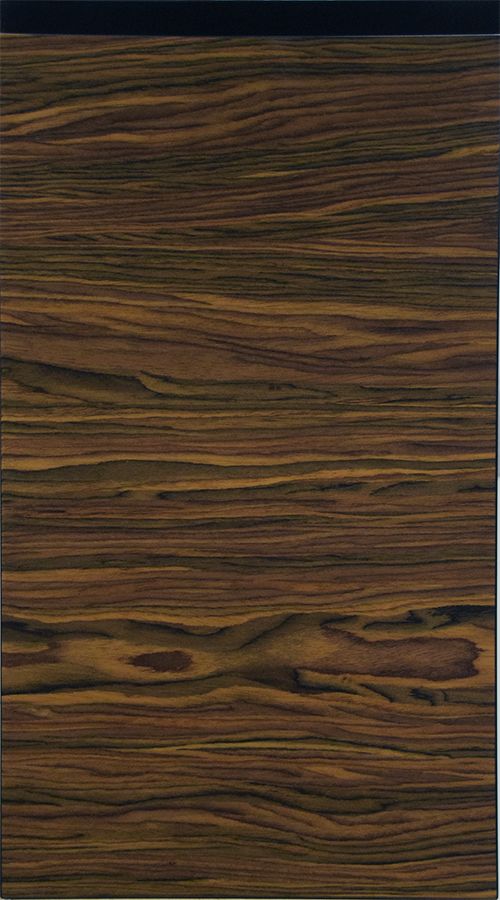

2.2.5
Параметры

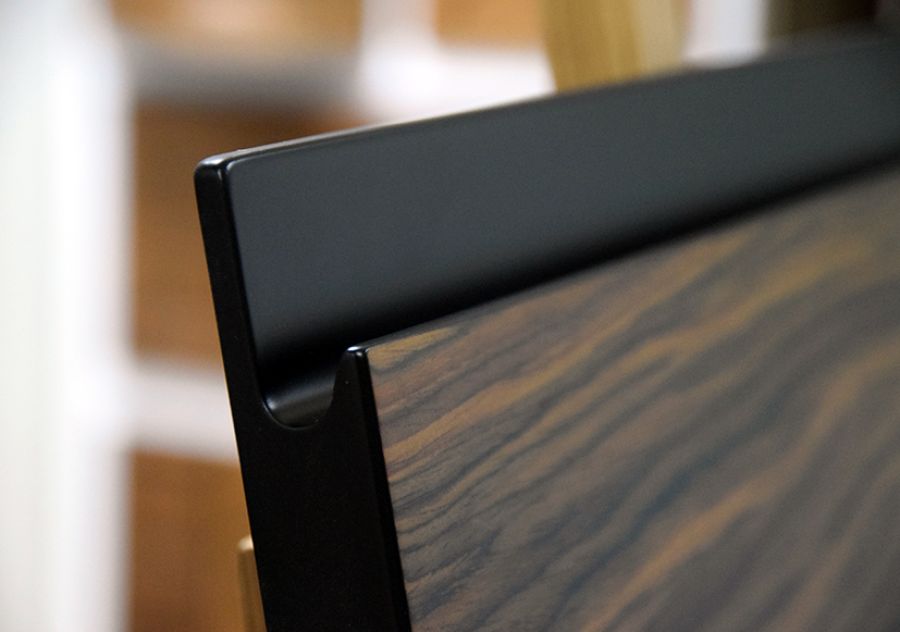

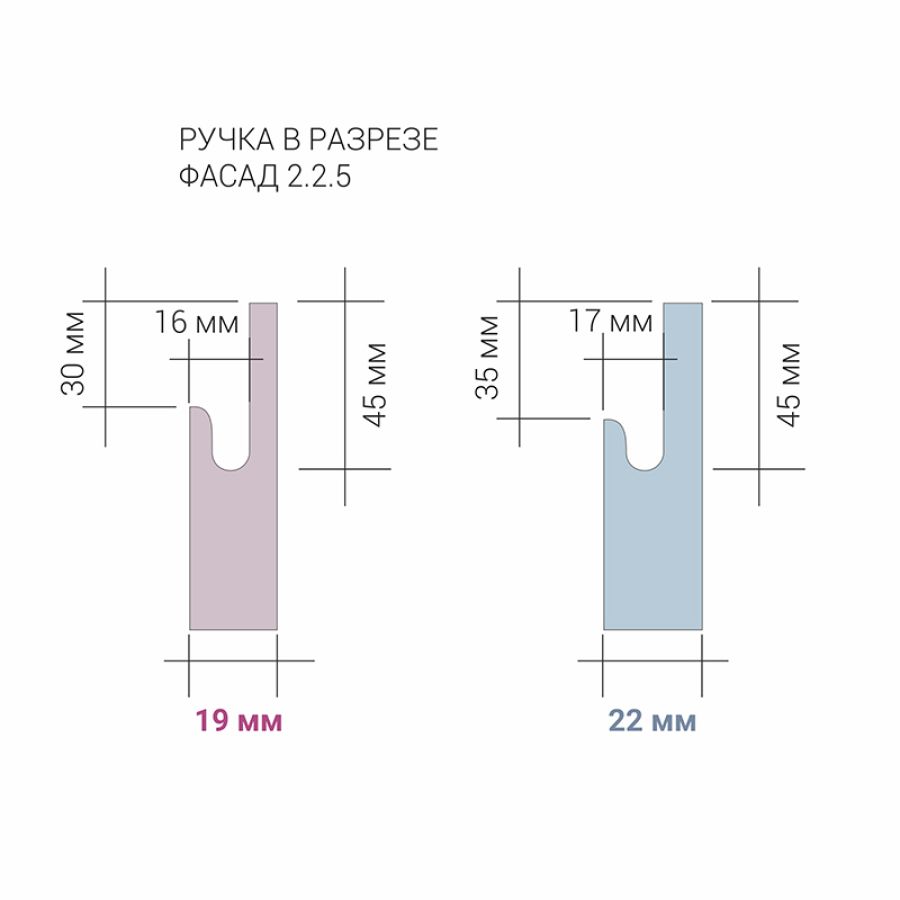

ВАЖНО | при выборе толщины МДФ для фасада с врезной ручкой 2.2.5 обратите внимание:✔ При толщине МДФ 19 мм толщина "хвостовой" части (той, что остаётся за ручкой) составляет всего 3 мм. Это делает фасад более уязвимым к сколам и повреждениям.
✔ Рекомендуем использовать МДФ толщиной 22 мм — в этом случае толщина материала за ручкой составляет 5 мм, что значительно прочнее и надёжнее в эксплуатации.
| профиль края | 14 |
| МДФ, мм | 19, 22 |
| шуфляда | |
|---|---|
| профиль края | min прямоугольник, мм |
| 14 | 60х296 |
| глухой фасад | |||
|---|---|---|---|
| профиль края | min прямоугольник, мм | max габарит, мм | min квадрат, мм |
| 14 | 60х296 / 296х60 | 2750х1100 | 205х205 |
Заказывайте крашеные фасады по доступным ценам в компании «Пан Фасад». Все интересующие Вас вопросы, можно задать в онлайн-форме.
Витрина
| витрина | |||||
|---|---|---|---|---|---|
| профиль края наружн./внутр. | ширина рамки, мм | min прямоугольник, мм | max габарит, мм | min квадрат, мм | |
| 14 / 14 | 60 | 300х205 | 2400x996 | 284х284 | |
| профиль края внутр. | паз под стекло | ||
|---|---|---|---|
| ширина, мм | глубина, мм | max глубина, мм | |
| 14 | 8 | 4 | толщина МДФ минус 5 мм |
Гнутый фасад
| гнутый фасад | |
|---|---|
| max высота фасада | |
| R240 | R450 / R1000 |
| 1500 | 1500 |
Гнутая витрина
| гнутая витрина | |
|---|---|
| max высота фасада | |
| R240 | R450 / R1000 |
| 1500 | 1500 |
